Яркие RGB-светодиоды заменяют стрелки на самодельном устройстве.
Энтузиасты электроники продолжают радовать оригинальными самодельными гаджетами на базе микрокомпьютеров Raspberry Pi . На этот раз разработчик Ким Полссон Для просмотра ссылки Войдиили Зарегистрируйся плату в форме циферблата наручных часов на основе микроконтроллера RP2040, используемого в Raspberry Pi Pico. Вместо традиционных стрелок время отображается с помощью кольца ярких RGB-светодиодов.

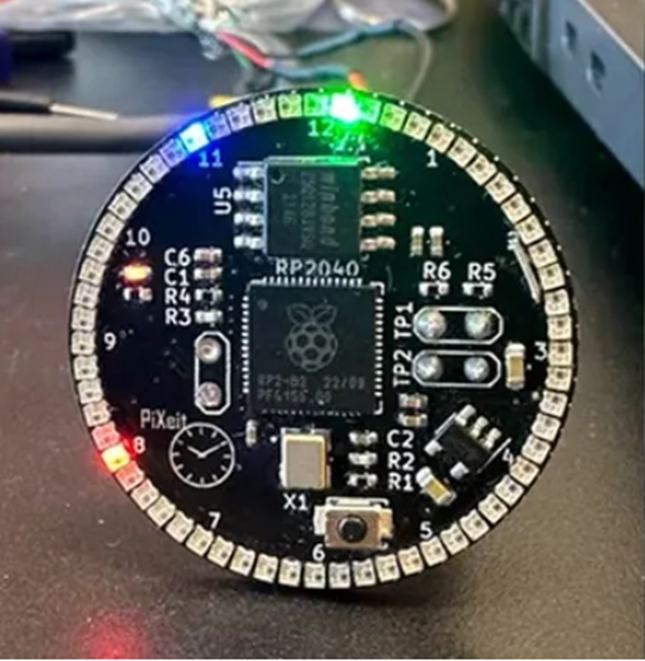

По словам автора, проект был задуман в рамках обучающей деятельности. Круглая печатная плата диаметром 28,5 мм предназначалась для создания циферблата наручных часов. Питание обеспечивается от аккумулятора, что делает устройство автономным, а в будущем —потенциально носимым. По периметру платы расположена светодиодная лента.
Светодиоды отображают время, используя разные цвета для обозначения часов, минут и секунд. Поскольку это пока лишь печатная плата, а не готовое устройство, светодиоды горят слишком ярко. Однако эту проблему можно решить, добавив рассеивающий слой, например, напечатанный на 3D-принтере.

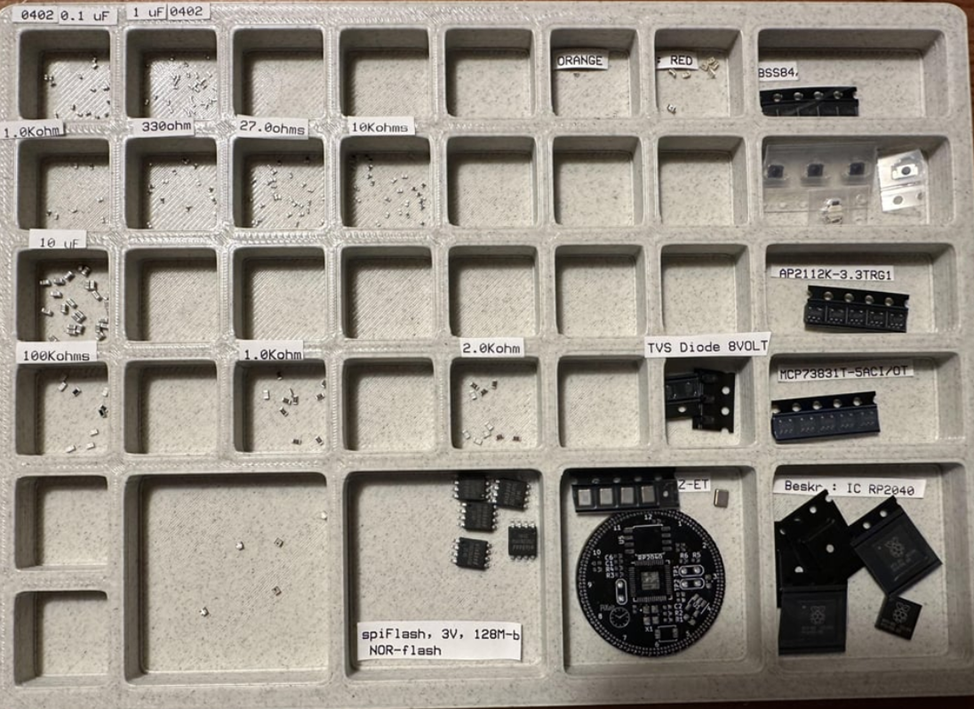

Плата была спроектирована Паульссоном в системе автоматизированного проектирования KiCad специально для этого изделия. Устройство имеет матово-чёрный цвет и использует компоненты для поверхностного монтажа, включая чип RP2040, который выступает основным процессором. Так как RP2040 не имеет встроенной памяти, для хранения программ установлена флеш-память Winbond 25Q1281VSQ емкостью 8 Мбит. По окружности платы расположены 60 светодиодов - по одному на каждую секунду минуты, а также для индикации часов и минут. Тип используемых светодиодов не уточнен, но, вероятно, это WS2812 или APA102, требующие только питание, заземление и подключение для передачи данных.
На данный момент плата циферблата с микроконтроллером RP2040 работает без сбоев, о чем свидетельствует видео, опубликованное Паульссоном на YouTube. Следующие задачи разработчика - оптимизация питания и разработка корпуса для размещения электроники. Пока же можно полюбоваться завораживающим свечением этого самодельного гаджета.
